Программное обеспечение «САТЕС 3.0»
Программное обеспечение «САТЕС 3», разработанное авторским коллективом ИПФ РАН, является продолжением инновационной линейки продуктов «САТЕС» («САТЕС 1.0», «САТЕС 2.0 «ДК») и расширяет уже существующий функционал программного комплекса двумя новыми программными модулями: «ГРДК» и «ГДДС». К базовым возможностям оценки первичных и вторичных акустических полей и возможности оценки АЧХ морской техники, реализованной ранее, в предыдущих версиях, добавлены два новых программных модуля, реализующих следующий функционал:
Модуль «ГРДК» обеспечивает параметризованное автоматическое построение КЭМ рабочих колес и гребных винтов для морской техники. Исследователю предоставляется возможность создания лопастей турбинных аппаратов и рабочих колес на основе стандартизированных параметров без использования сторонних CAD/FEM-пакетов с существенной экономией времени.

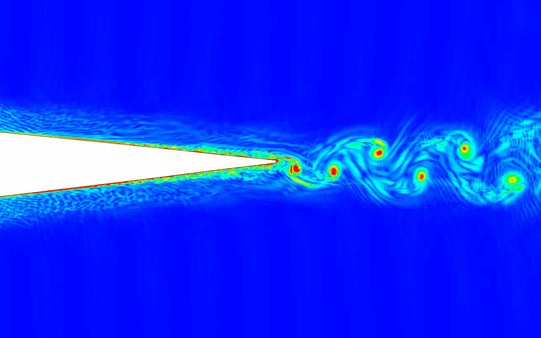

Второй созданный модуль «ГДДС» в свою очередь позволяет оценить условие возникновения дискретных шумов, вызванных особенностями конструкции корпусов морской техники и моделировать влияние конструктивных мероприятий по их снижению.

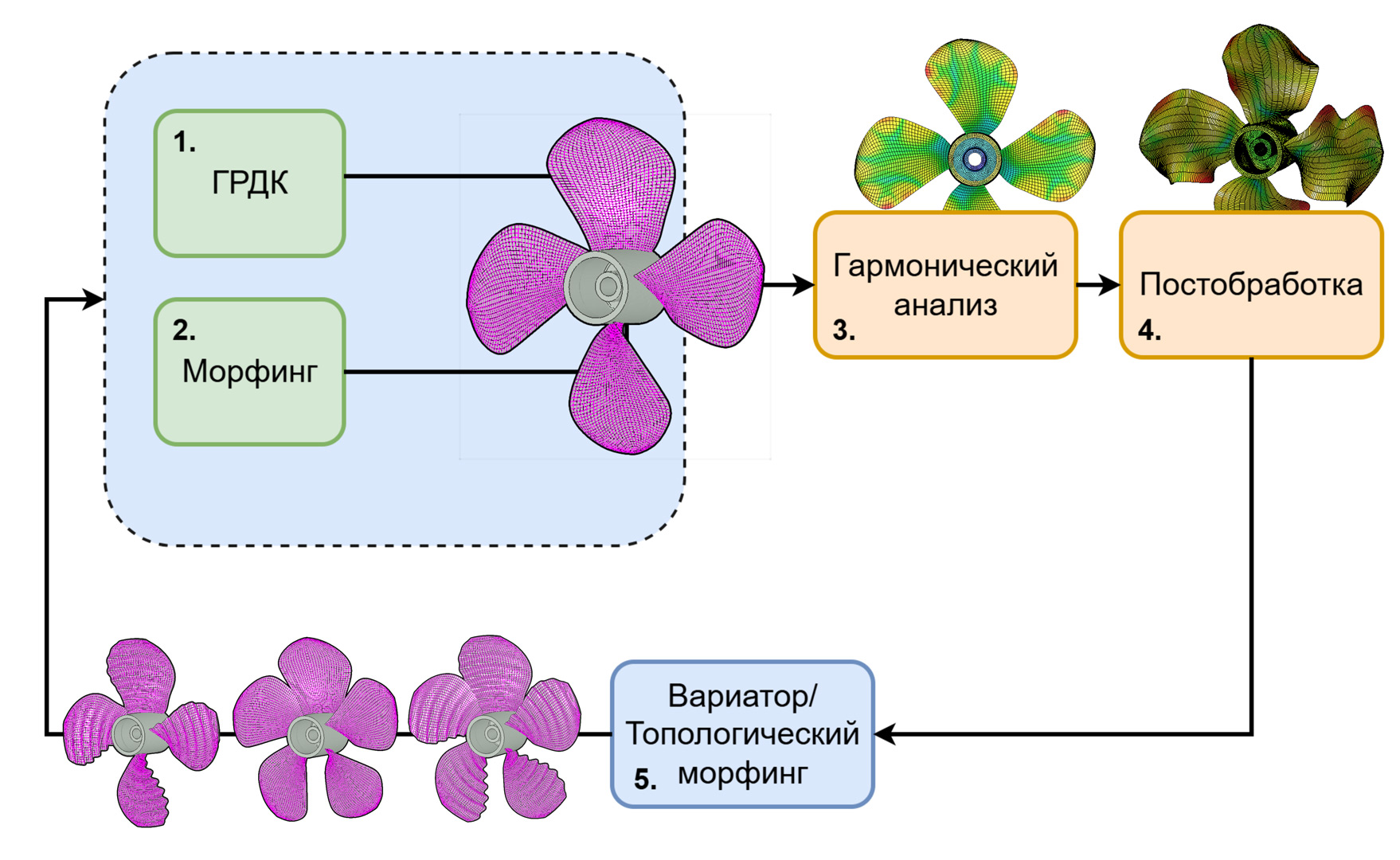

В ПО «САТЕС 3» представлен также новый функционал циклических расчётов, позволяющий исследователям автоматизировать акустическое моделирование путём проведения серий вычислений с систематическим изменением контролируемых параметров. Этот механизм кардинально расширяет область применения ПО, переводя его из средства решения прямых задач в платформу инженерного анализа и синтеза конструкции.
Новый функционал обеспечивает:
- Исследование чувствительности акустических характеристик к выбранным параметрам модели (геометрическим, физическим).
- Синтез новых конструкций за счёт комбинации методов топологической оптимизации, морфинга КЭ-сеток и параметризированного создания рабочих колёс и гребных винтов для судовых движителей.
- Поиск оптимального решения алгоритмом численной оптимизации по пользовательским критериям, что позволяет получить наилучшие акустические свойства.
Предлагаемые новые классы решаемых задач ПО «САТЕС 3» с применением циклических расчётов и созданных модулей «ГРДК» и «ГДДС»:
- Параметрический анализ виброакустических характеристик оболочечных конструкций, вибромеханизмов и глушителей шума.
- Акустическая оптимизация элементов судовой и машиностроительной техники (рёбра жёсткости, демпфирующие слои, профили лопастей).
- Многокритериальный синтез с одновременным учётом требований прочности, массы и акустики.
- Идентификация и верификация параметров расчётных моделей по экспериментальным данным (обратные задачи).
Высокопроизводительное вычислительное ядро поддерживает параллельное выполнение серий задач на многоядерных и кластерных системах.
Программный комплекс имеет возможность сопряжения со сторонними программными пакетами в части импорта конечно-элементных моделей (в форматах .cdb, .s16) и результатов гидродинамических расчётов (в форматах .cgns, .efr).
При проведении расчётов на вычислительных кластерах с характеристиками узлов: CPU E5-2680, Xeon 2.8 Ггц, 40 ядер, 256 Гб Ram, требуется порядка 32 КБ памяти/степень свободы, при этом время расчёта одной частоты для модели размерностью 5 млн степеней свободы составляет около 30 минут.
Заключение лицензионных соглашений о предоставлении права использования ПО «САТЕС 3.0» осуществляется на договорной основе.
Руководство пользователя .pdf
Руководство по установке и настройке .pdf
Свидетельство о государственной регистрации программы для ЭВМ .pdf
